Notre laboratoire radiofréquence
Le laboratoire radiofréquence de CG-WIRELESS est un pilier essentiel au développement de vos produits IOT.
Nous disposons d’un ensemble complet d’instruments et d’outils de mesure permettant de mener des tests approfondis et précis pour garantir la conformité et la performance de vos produits connectés.
Applications
CG-WIRELESS dispose des compétences techniques et des moyens de mesure pour concevoir des antennes imprimées sur PCB afin d’optimiser la performance et le cout de vos produits IOT.
Les antennes que nous concevons sont maquettées et adaptées avant d’être caractérisées en rayonné dans notre laboratoire RF. L’objectif est d’évaluer leur performance avant la fabrication des premiers prototypes de cartes électroniques.
Lorsque l’utilisation d’une antenne imprimée sur PCB n’est pas possible, nous proposons de vous accompagner pour la sélection, l’intégration et l’adaptation de l’antenne appropriée pour votre produit. Notre objectif est de vous proposer la solution optimale en terme d’intégration, de performances et de coût.
Nos appareils de mesure radiofréquence nous permettent d’évaluer et de caractériser en rayonné vos produits connectés, à toutes les étapes du développement, afin d’optimiser leurs performances.
Nous pouvons également mener des études comparatives afin d’étayer vos choix de conception par la caractérisation en rayonné (choix d’antenne ou d’intégration d’antenne, détermination de la position nominale d’installation du produit, choix de matériau).
Les diagrammes de rayonnement établis sur vos produits IOT vous permettront de constituer une base de données techniques, servant de référentiel de performance RF pour les évolutions futures.
Nous disposons d’outils précis de mesure de consommation d’énergie permettant d’estimer l’autonomie de votre produit IOT, mais également de quantifier les impacts énergétiques de choix de composants ou de fonctionnalités logicielles.
La performance RF d’un produit ne se limite pas à son antenne.
Nous disposons du matériel et de l’expertise nécessaire pour l’optimisation complète de la chaine RF de vos produits connectés (circuit d’adaptation d’impédance de PA, optimisation des filtres…).
L’optimisation de la chaine RF complète permet de maximiser la performance et l’efficacité de votre produit tout en garantissant le respect des normes radios en vigueur.
Nos moyens
Conception PCB
Suite CADENCE OrCAD X – Capture & PCB Editor
Test & Mesures
Oscilloscopes, Joulescopes, multimètres, sondes/analyseurs logiques, alimentations régulées, etc…
Étuve thermique CEM -40°, +150°C
Réseaux et protocoles
Analyseur de réseaux sans fil (Zigbee, Thread,…),
Analyseur de bus
Développement logiciel embarqué
Suite IAR C/C++ compiler for ARM. Sonde SEGGER de débogage (J-Trace Pro Cortex).
Real Time Operating System : freeRTOS , Micrium, Zephyr.
Hyper/RF & simulation

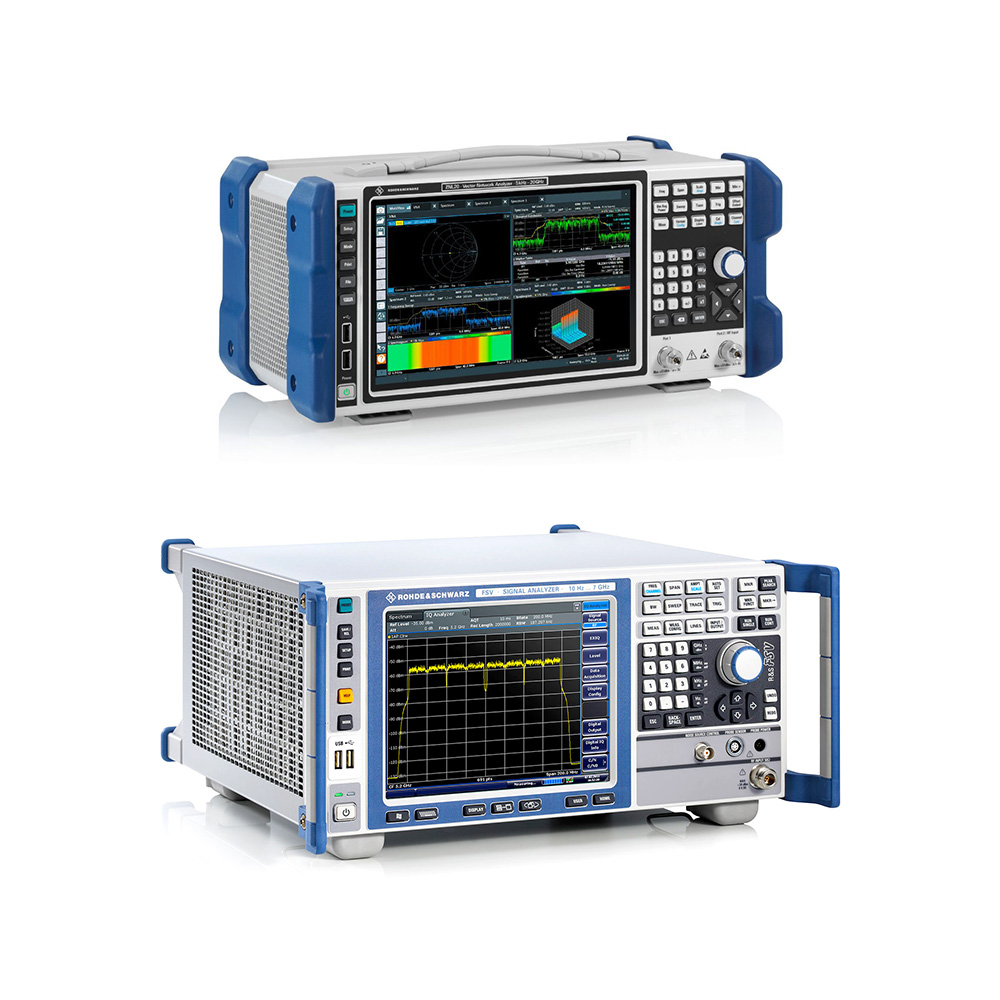

Analyseur de réseaux vectoriel :
RHODE & SCHWARZ ZNL14 (5 KHz – 14 GHz)
Analyseur de spectre :
RHODE & SCHWARZ FSV13 (10 Hz – 13.6 GHz)
Générateur RF :
RHODE & SCHWARZ SMBV100A (9 KHz – 6 GHz)
Mesures en rayonné :
Système de mesure de rayonnement 370 MHz – 6 GHz compact permettant d’effectuer des mesures de diagramme de rayonnement sur 3 axes dans des espaces non anéchoïques (gain d’antenne, ERP, TRP et intensité du champ).
Analyse & simulation circuit :
Keysight PathWave RF Synthesis (Genesys) – RF/microwave circuit synthesis and simulation
Amplificateurs faible bruit, amplificateurs large bande, filtres, atténuateurs, etc…
Nos instruments de mesure sont suivis et calibrés par les fabricants de façon régulière afin de garantir leur précision.
FAQ : Comment exploiter un diagramme de rayonnement d'antenne ?
Un diagramme de rayonnement d’antenne est un outil graphique qui représente la répartition spatiale de l’intensité du rayonnement électromagnétique émis ou reçu par une antenne. Ce diagramme peut vous fournir des informations cruciales sur la performance de l’antenne, comme la direction dans laquelle l’antenne rayonne et permet de définir le positionnement optimal de votre produit.
Un diagramme de rayonnement peut être représenté sous différentes formes, mais les plus courantes sont les suivantes :
- Diagramme polaire : Le plus couramment utilisé, où l’intensité du rayonnement est représentée en fonction de l’angle d’azimut et de l’angle d’élévation.
- Diagramme 3D : Une version plus complète qui peut montrer l’intensité du rayonnement dans toutes les directions.
En fonction du diagramme de rayonnement, vous pouvez déterminer si l’antenne permettra d’obtenir une couverture plus large ou une portée accrue :
- Antenne omnidirectionnelle (préférable dans l’IOT) : Si vous avez besoin d’une couverture uniforme dans toutes les directions (par exemple, pour une station de base cellulaire), un diagramme de rayonnement circulaire peut être préféré.
- Antenne directionnelle : Si vous avez besoin de concentrer le signal dans une direction spécifique (par exemple, dans un système de communication point à point), vous exploiterez un diagramme avec un lobe principal très concentré.
Le diagramme de rayonnement peut également fournir des informations sur la polarisation de l’antenne (l’orientation du champ électrique). Cela est particulièrement important dans les communications sans fil, car la polarisation de l’antenne doit correspondre à celle du signal émis ou reçu pour une meilleure efficacité de communication.
- Polarisation linéaire : Le diagramme de rayonnement peut indiquer si l’antenne est polarisée linéairement (verticale ou horizontale), ce qui est essentiel pour éviter la perte de signal due à une mauvaise correspondance de polarisation (par exemple systèmes cellulaires).
- Polarisation circulaire : Dans ce cas, l’antenne émet un signal de polarisation circulaire, ce qui peut offrir une couverture plus robuste dans certaines situations (par exemple systèmes satellitaires).
Le gain et la directivité sont des caractéristiques importantes extraites d’un diagramme de rayonnement :
- Gain : Le gain d’une antenne correspond à l’augmentation de l’intensité du rayonnement dans une direction donnée par rapport à une antenne isotrope. Un diagramme de rayonnement vous permet de voir dans quelles directions l’antenne offre le meilleur gain.
- Directivité : La directivité indique dans quelle mesure l’antenne concentre l’énergie dans une direction donnée. Une antenne directive aura un diagramme de rayonnement avec un lobe principal très concentré, tandis qu’une antenne omnidirectionnelle aura un diagramme plus uniforme.
Il est important de noter que les diagrammes de rayonnement d’une antenne peuvent varier en fonction de la fréquence. Cela signifie que l’antenne pourrait avoir des performances différentes selon la fréquence à laquelle elle fonctionne. Si votre système IoT ou de communication sans fil utilise plusieurs bandes de fréquences, vous devrez examiner ces variations pour optimiser l’antenne en fonction des besoins.
Vous avez un projet ?
Vous souhaitez développer un produit IOT ? Nous vous proposons un accompagnement complet : recherche, développement, accompagnement à la certification et formation.
